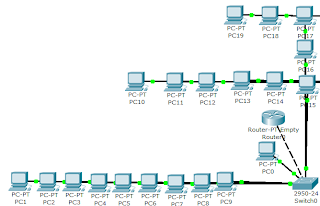

la   divicion  de  nuestro  cableado   queda   de  esta   manera

Medios De Transmision

6.MEDIOS DE TRANSMISIÓN
Los medios de transmisión más comunes en el cableado estructurado son dos: los cables de pares trenzados de cobre y los cables de fibra óptica. A pesar de ser un medio común en el mercado, el cable coaxial tiene poca participación en este sector específico, aunque su utilización es importante en las conexiones de video.

El cable de par trenzado evolucionó mucho desde su concepción para redes telefónicas, y hoy es muy diferente del original; a pesar de mantener los mismos principios, su papel como transmisor de señales analógicas de baja frecuencia cambió radicalmente hacia el transporte de señales digitales de alta frecuencia. La codificación de las señales, la cancelación de ruidos y eco exigen de tal manera a los procesadores de las placas de red, cables y conectores, que nunca se llegó tan cerca como hoy del punto de inflexión de las fibras ópticas.

La fibra óptica está tomando un espacio muy grande en las instalaciones de misión crítica como los data centers. El medio óptico siempre fue idóneo para períodos prolongados, ya que soporta mejor los aumentos de las velocidades de redes.

En la actualidad, los medios de transmisión más modernos usados en centros de datos, sistemas de misión crítica y todos aquéllos que pretenden proteger la inversión y facilitar migraciones futuras son los cables de pares trenzados Categoría 6A (AugmentedCategory 6) y los cables ópticos con fibras OM4.
El primero puede ser usado en redes de hasta 10 Gbps, y tiene un ancho de banda útil de 500 MHz. La principal preocupación en el desarrollo de esa categoría de cables fue la minimización de un fenómeno conocido como Alien Cross-Talk (AXT), en donde el ruido que generan los pares de los cables adyacentes y no los del propio cable puede interferir en las comunicaciones. La mejor forma de bloquear esa interferencia es el blindado mediante cinta metalizada que, además de económica y simple de manejar, aún es muy eficiente.

Por otro lado, la fibra óptica Multimodo OM4 es capaz de transportar 100 Gbps hasta una distancia de
150 m, una tasa altísima que muy pronto será utilizada habitualmente en data centers. Además de ser más rápidas, las fibras son más robustas y flexibles. En la actualidad, ciertas fibras pueden dar una vuelta alrededor de una pequeña moneda, facilitando así la instalación en residencias o minimizando problemas de maniobra con muchos cables en espacios reducidos.

La evolución del medio óptico no se restringe solamente a las fibras, sino también a la conectividad. Junto con la necesidad de tasas de transmisión más altas, surgió la de aumentar la densidad de las conexiones y la de la transmisión paralela. La respuesta a esas necesidades fue el MPO (Multi-FiberPush-On). La gran cantidad de fibras junto con el pequeño espacio ocupado están llevando la densidad de puertas y conexiones a niveles muy altos, ayudando de esa forma a la ampliación de las redes con economía de espacio y alto desempeño, ya que es la interfaz óptica elegida para las redes de 40 y 100 Gbps.

http://fundamentosderedes.jimdo.com/3-nivel-f%C3%ADsico/medios-de-transmisi%C3%B3n-guiados/

Estandares Del Cable Estructurado

4.       ESTANDARES DE CABLEADO ESTRUCTURADO

Toda la infraestructura se estandarizo por medio de normas, para permitir una interoperabilidad entre los diversos fabricantes de esta solución, orientar el proyecto de nuevas instalaciones y adecuación de las ya existentes, las normas tratadas son

ANSI/TIA/EIA-568B: Esta norma define los principales conceptos de cableado estructurado, sus elementos, la topología, tipos de cables y tomas, distancias y pruebas de certificación

ANSI/TIA/EIA-569B: Esta norma define el área ocupada por los elementos de cableado estructurado, las dimensiones y tasa de ocupación de las rutas y demás información constructiva

ANSI/TIA/EIA-606A: Especifica técnicas y métodos para identificar y administrar la infraestructura de telecomunicaciones

TIA 942: Esta norma define infraestructura, la topo logia y los elementos para el proyecto de un data center

ANSI/TIA/EIA-570A: Esta norma se aplica a los sistemas de cableado y respectivos espacio y caminos a edificios residenciales multiusuarios y casas individuales.

http://cableadoextructuradoomarlozano.blogspot.com/

Elementos Que Componen Un S.C.E.

4.       ELEMENTOS QUE COMPONEN UN S.C.E:

CABLEADO HORIZONTAL (C.H): Es el que incorpora el cableado que se extiende desde

el área de trabajo hasta el cuarto de telecomunicaciones.

EL CABLEADO HORIZONTAL INCLUYE:

·         Las salidas (tomas/cajas/placas/conectores) de telecomunicaciones en el W.A.

·         Los cables y conectores instalados entre las W.A y el C.T.

·         Los patch panel y los patchcord empleados para configurar la conexión del C.H.

ÁREA DE TRABAJO (W.A)
Es el lugar físico donde los usuarios de servicios de un edificio interactúan con los equipos de tele-
comunicaciones (pc, teléfonos impresoras, etc.). cada área de trabajo debe cumplir las siguientes características:

·         no puede ser menos a 10mts cuadrado de superficie.

·         2 salidas de telecomunicaciones como mínimo para cada W.A.

·         los tomas de corriente eléctrica deberan estar lo mas próximos al W.A.

·         las vías de acceso del cableado podrán ir por paredes, columnas, techos o pisos.

·         se deberán utilizar patchcords para conectar todos los equipos de telecomunicaciones.

·         la distancia mínima desde el piso a los tomas es de 30 cm.

CUARTO DE TELECOMUNICACIONES (C.T):

Este espacio es destinado únicamente para el equipo de telecomunicaciones, todo
equipo que no cumpla estas funciones no pasara, ni entrara al C.T. Su función principal
es la terminación del cableado vertical y horizontal del edificio. las conexiones de los
cables de equipos al cableado horizontal o vertical pueden ser interconexiones o
conexiones cruzadas deben ser diseñadas de acuerdo a la norma TIA/EIA-569.
este esta constituido por:

·         módem

·         patchcord

·         switch

·         patch panel

·         rack

CABLEADO VERTICAL O BACKBONE:

Es el que permite kainter conexión de los C.T, C.E y los servicios de entrada.

Esta compuesto por:

·         conexiones verticales entre pisos desde el C.E a los C.T.

·         cableado entre el C.E y los servicios de entrada del edificio.

Se deben considerar los siguientes aspectos:

·         topologia en estrella jerarquizada.

·         no se permiten mas de 2 conexiones entre los repartidores de piso.

·         no se permiten conexiones con puentes o empalmes.

·         la longitud de los patchcords en los C.T no debe exceder los 20 mt.

·         se debe tener cuidado con los equipos de radiación electromagnético.

·         los conductos se deben ocupar hasta un máximo del 40%.

ACOMETIDA E INFRAESTRUCTURA DE ENTRADA (A.E):

Es la infraestructura para la instalación de medios de transmisión que comprende desde el C.E o cuarto de entrada de servicios hasta el C.T.
se debe tener especial cuidado con las interferencias electromagnéticas o las fuentes hÍdricas.
se deben utilizar los ductos o canalizaciones de acuerdo a las necesidades del edificio.

En la anterior imagen podemos observar la acometida de entrada en el inicio o subsistema del cableado.

CUARTO DE EQUIPOS (C.E)

Es el espacio físico donde se centralizan todos los equipos y servicios. también se conoce con el nombre del cuarto de entrada de servicios. Este cuarto debe permitir futuras ampliaciones.

Dimensiones:

·         la estructura mínima del cuarto de equipo es de 24 mt.

·         la temperatura debe estar entre 18º-24º C.

·         la humedad relativa debe estar entre 30-55%.

·         debe haber un cambio de aire por hora.

El C.E debe considerar:

·         alimentadores de emergencia.

·         vías de acceso.

·         puestas a tierra.

·         interferencias electromagnéticas.

·         Este cuarto servirá de protección secundaria contra sobre voltajes o picos de

·         corriente a los equipos electrónicos que atiende al backbone e interconectan edificios.

Ventajas Y Desventajas

3.  VENTAJAS Y DESVENTAJAS

1) VENTAJAS:

·         Convivencia de cable de varios tipos diferentes, telefónico, coaxial, pares apantallados, pares si apantallar con diferente número deconductores, etc.

·         Deficiente o nulo etiquetado del cable, lo que impide su uso parauna nueva función incluso dentro del mismo sistema.

·         Imposibilidad de aprovechar el mismo tipo de cable para equiposdiferentes.

·         Peligro de interferencias, averías y daños personales, al convivir en muchos casos los cables de transmisión con los de suministroeléctrico.

·         Trazados diversos de los cables a través del edificio. Según el tipode conexión hay fabricantes que eligen la estrella, otros el bus, elanillo o diferentes combinaciones de estas topologías.

·         Posibilidad de accidentes. En diversos casos la acumulación decables en el falso techo ha provocado su derrumbamiento.

·         Recableado por cada traslado de un terminal, con el subsiguientecoste de materiales y sobre todo de mano de obra.

·         Nuevo recableado al efectuar un cambio de equipo informático otelefónico

2) DESVENTAJAS:

·         Diferentes trazados de cableado.

·         Reinstalación para cada traslado.

·         Cable viejo acumulado y no reutilizable.

·         Incompatibilidad de sistemas.

·         Interferencias por los distintos tipos de cables.

·         Mayor dificultad para localización de averías
